PPT | 军工领域逆向工程的应用实践:从”3D扫描”到”3D智能搜索”
演讲者Tisoň先生是4CAD solution s.r.o.的创始人,这家总部位于捷克共和国的科技公司专注于产品研发自动化和CAD软件附加组件。
在2025年的第23届的工业论坛中,来自4CAD的演讲者Tison分享了其在捷克防务领域成功运用三维智能搜索技术对3D扫描结果进行快速识别与管理的项目实践。

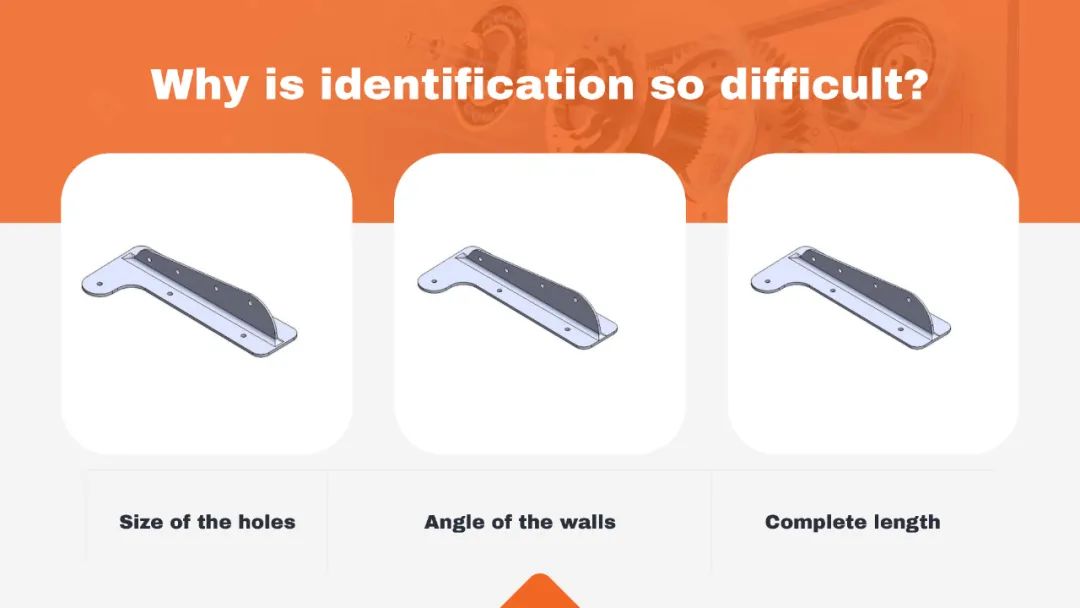

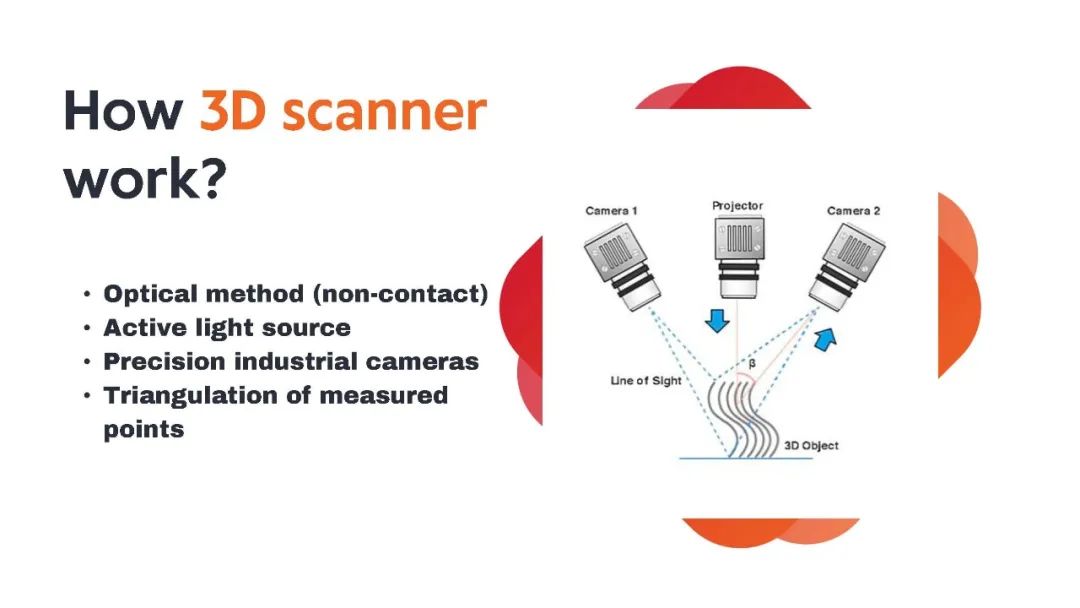

在实际应用3D扫描技术的工程实践中,需要对扫描结果所形成的STL或其他格式三维模型进行识别、标记、命名、参数定义和属性完善等,以便于为后续的加工和装配环节提供必要的支持。在此过程中,4CAD团队遇到了困扰,比如在幻灯片举例中提到的,需要快速对三维模型数据的孔径、角度、边界尺寸等几乎全部几何信息进行识别,并在尺寸和文本定义的基础上形成基于项目或者企业的三维零部件数据资源库。

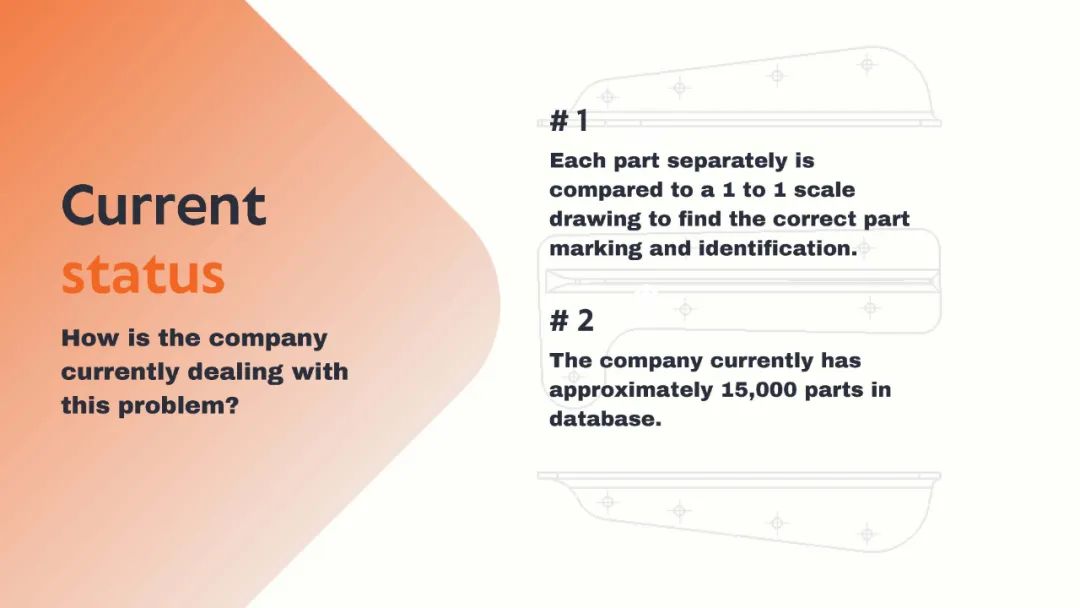

当扫描结果的数量积累到一定程度,比如15,000的时候,团队意识到需要着手解决这个棘手的效能瓶颈。依托于SPM的E3DF平台,通过运用成熟的3D智能搜索技术,帮助4CAD团队自动批量对历史和新增的扫描结果进行索引,实现了如下的应用场景:
-在线/离线或基于局域网的三维动态交互式预览,而不再依赖于三维CAD软件对此进行支持
-动态化定义的模型文本属性定义
-自动识别和罗列的三维模型几何特征清单
-实现基于模型间几何特征与尺寸的检索,而无需任何文本维护
-友好的支持多语言环境的软件应用界面
得益于SPM的支持,当4CAD保有更多扫描结果时,一切仍然有序管理,并支持与不同的PDM/CAD或其他信息进行协同,最为有效的是,这一解决方案显著减少或避免了对相似件的重复扫描的发生,为项目周期和成本优化提供了“看得见”的支持。
