你用的三维/二维设计软件已有60年的发展史

60 多年前,“CAD 之父”Patrick Hanratty博士

创建了第一个数字化控制系统,后来发展成为计算机辅助设计(CAD)系统。CAD 设计的精确性、多功能性和易可编辑性彻底改变了工程、建筑和制造领域。



虽然CAD的历史与“计算机的历史”密切相关,在此过程中出现了许多划时代的创新和迭代。

自1957年推出以来,它仍然比可以运行该软件的小型且价格合理的计算机领先数十年。在之后的30年里,铅笔和纸仍然是“绘图员”创作设计的主要方式。但是为以后的事情奠定了基础,CAD软件成为几乎相关领域的基本工具。







CAD 的理念已经从简单的二维绘图发展为具有运动学和元数据计算的复杂、多层3D结构。同样,CADENAS 数字目录与CAD行业的创新始终并行。eCATALOGsolutions平台不断发展,坚持提供原生(Native)格式,通常是在它们公开可用之前。

无论您是在2001年、2017年还是2027年推出 CADENAS eCATALOGsolutions,您为客户提供的所有 CAD模型都将保持向后兼容和“面向未来”。







计算机辅助技术(CAD)发展史中的里程碑

软件

时期 作者/公司 内容
蓝图

1861

阿尔方斯-路易·波伊特文 Alphonse-Louis Poitevin 使用没食子酸铁和光发明了第一张蓝图。他的流程让设计师可以制作建筑图纸的副本,从而在团队成员之间转移设计时减少丢失信息或出错的机会。

快速

1957

Patrick J. Hanratty 博士(“CAD 之父

PRONTO 是第一个商业化的数控编程系统。它激发了 CAD 的一切。

画板

1963

伊万·萨瑟兰

Sketchpad 是最早使用图形用户界面的设计系统之一。在 CRT 显示器上使用光笔,用户可以约束绘图中的属性。画板还创造了对象实例的使用。

DAC(计算机自动化设计)

1963

Patrick J. Hanratty 博士、通用汽车和 IBM

Patrick J. Hanratty 博士、通用汽车公司和 IBM 合作创建了早期图形 CAD 系统 DAC。计算机科学家 Douglas T. Ross 创造了 CAD(计算机辅助设计)这个名称。
CADAM(计算机图形增强设计和制造) 1965 IBM/洛克希德 CADAM  CAD 引入航空航天设计。
PDGS(产品设计图形系统) 1967 福特 福特开发了一个名为 PDGS 的内部 CAD 系统。
数字图形 1967 伊泰克 Itek 发布了 Digigraphics,这是最早的商业 CAD 系统之一。该系统耗资 500,000 美元。
计算机视觉(现隶属于 PTC 1969 菲利普·维勒斯和马丁·艾伦 Computervision 将第一批商业 CAD 系统之一卖给了施乐。
ADAM(自动绘图和机械) 1971 Patrick J. Hanratty 博士 这个交互式图形系统是用 Fortran 编写的,设计用于几乎所有大型计算机。当今大约 90% 的商业起草程序可以追溯到 ADAM
合成视觉 1972 魔法师 Synthavision 是第一个 3D 实体建模系统。它使用光线追踪渲染图像。
Unigraphics(现在 NX 1973 联合计算 Unigraphics 提供 2D 建模和绘图。它是许多公司使用的高端、易于使用的软件,为当时的 CAD 软件树立了新的黄金标准。
NURBS(非均匀有理 B 样条) 1975 Ken Versprille 博士  Computervision 工作期间,Ken Versprille 博士将 NURBS 引入了 CADNURBS 帮助定义了曲面,并且至今仍广泛用于工程中。
GLIDE(用于交互设计的图形语言) 1977 查尔斯·伊士曼 GLIDE 具有许多与现代 BIM 相同的功能。
CATIA 1977
1981
达索系统 CATIA 是一种至今仍在使用的多平台 CAD 软件,它向工程师介绍了 3D 建模。
IGES(初始图形交换规范) 1980 美国国家标准局(现为美国国家标准与技术研究院)  IGES 是一种中性的 CAD 格式,允许用户在不同的 CAD 软件程序之间传输他们的 3D 设计。STEP一经发布,IGES就不再更新,但在很多地方仍然被接受。
GEOMOD 1981 SDRC
(结构动力学研究公司)
SDRC 开发了他们的几何建模产品 GEOMOD。该模型生成器具有 NURBS(非均匀有理 B 样条),基于精度和准确性。
欧特克/AutoCAD 1982 约翰·沃克 ohn Walker 创立了 Autodesk 公司,该公司发布了 AutoCADAutoCAD 是第一个为 PC 而不是大型计算机制作的 CAD 软件。
雷达 CH(后来的 ArchiCAD 1984 加博尔·博哈尔 这是第一个可用于个人计算机的 BIM 软件。
MiniCAD(现为 Vectorworks, Inc. 1985 Richard Diehl/Diehl Graphsoft MiniCAD  Mac 电脑上最畅销的 CAD 软件。
AutoCAD 3D 1985 欧特克 Autodesk 开始提供 3D 建模系统。
Pro/Engineer(现为 PTC Creo 1988 PTC 这是第一个将 Sketchpad(交互式、易于使用、快速)的想法变为现实的主流 CAD 程序。基于实体模型、基于历史的特征和约束的使用,它改变了 CAD 行业。它是用 UNIX  X-Windows 编写的,使其更快、更易于使用。
CADENAS 1992 于尔根·海姆巴赫 CADENAS 最初是一家工程公司,意识到了工程 IT 时代的潜力,并最终创立了 eCATALOGsolutions
建筑设计顾问 1993 劳伦斯伯克利国家实验室  BIM 系统可以执行模拟以确定建筑物和组件的功能,并向设计团队提供反馈。
AutoCAD R13 1994 欧特克 此版本使 AutoCAD 3D 兼容。
STEP(产品数据交换标准) 1994 ISO(国际标准组织) STEP 取代了 IGES,成为传输 3D 模型时使用的新格式。STEP 最初于 1994 年发布,使其成为模型的国际标准,至今仍是最常用的格式。
电子目录解决方案 1995 CADENAS CADENAS 凭借其 eCATALOGsolutions 数字产品目录进入了原生 3D CAD 模型市场,该目录首次具有多种原生 CAD 格式。
扎实的作品 1995 达索系统 SolidWorks 允许比以往更多的工程师利用 3D CAD 技术。
新迪3D 1995 鹰图 作为 PLM(产品生命周期管理)软件,Solid Edge 是对 SolidWorks 成功的回应。它在 Windows 上运行并提供实体建模、装配建模和 2D 正交视图。
CATIA 会议组件 1996 达索系统 这是 CATIA 的第一个互联网就绪系统,它允许团队同时审查和注释 CATIA 模型。紧随其后的是 Unigraphic  iMAN 网络作者和 CoCreate  Openspace Web
发明者 1999 欧特克 Inventor 更直观、更易于使用,它允许设计人员在创纪录的时间内创建复杂的装配体。它今天仍在使用。
Revit 2000 Revit 技术公司 通过发现模型中 BIM 对象之间的冲突并进行必要的调整,Revit 转变了 BIMRevit 是当今最流行的 BIM 系统之一。
SketchUp 2000 @Last 软件 SketchUp 是作为一个易于使用的 3D 建模工具发布的,适用于多个不同领域,至今仍被广泛使用。
AutoCAD 360(现在是 AutoCAD 移动版) 2010 欧特克 Autodesk 发布了他们系统的移动版本,允许设计师在办公室外工作。
A360(欧特克 360 2012 欧特克 该系统将 CAD 移至云端,并允许团队同时处理相同的设计。其他人紧随其后。
3D CAD 模型应用程序 2013 CADENAS CADENAS 为制造商发布了第一个 3D CAD 模型应用程序。该应用程序允许工业营销人员随时随地展示他们的产品。
形状 2015 约翰·赫希蒂克和约翰·麦克莱尼 Onshape 是一个完全基于云的 CAD 系统,可让团队同时在一个设计上进行协作。
明台 2015 加布里埃尔·索伦托 Mindesk 允许用户通过虚拟现实查看项目。
微软 HoloLens 2016 微软 HoloLens 提供全面的全息模型。
3DfindIT.cn 2019 CADENAS PARTsolutions 3DfindIT.cn 是一个可视化搜索引擎,可在全球数百个制造商目录中抓取数十亿个 3D CAD  BIM 模型。
Inventor 应用程序的 CAD  AR 2019 欧特克 CAD-to-AR 允许用户在增强现实中查看 Inventor 模型。



点击放大查看高清图片

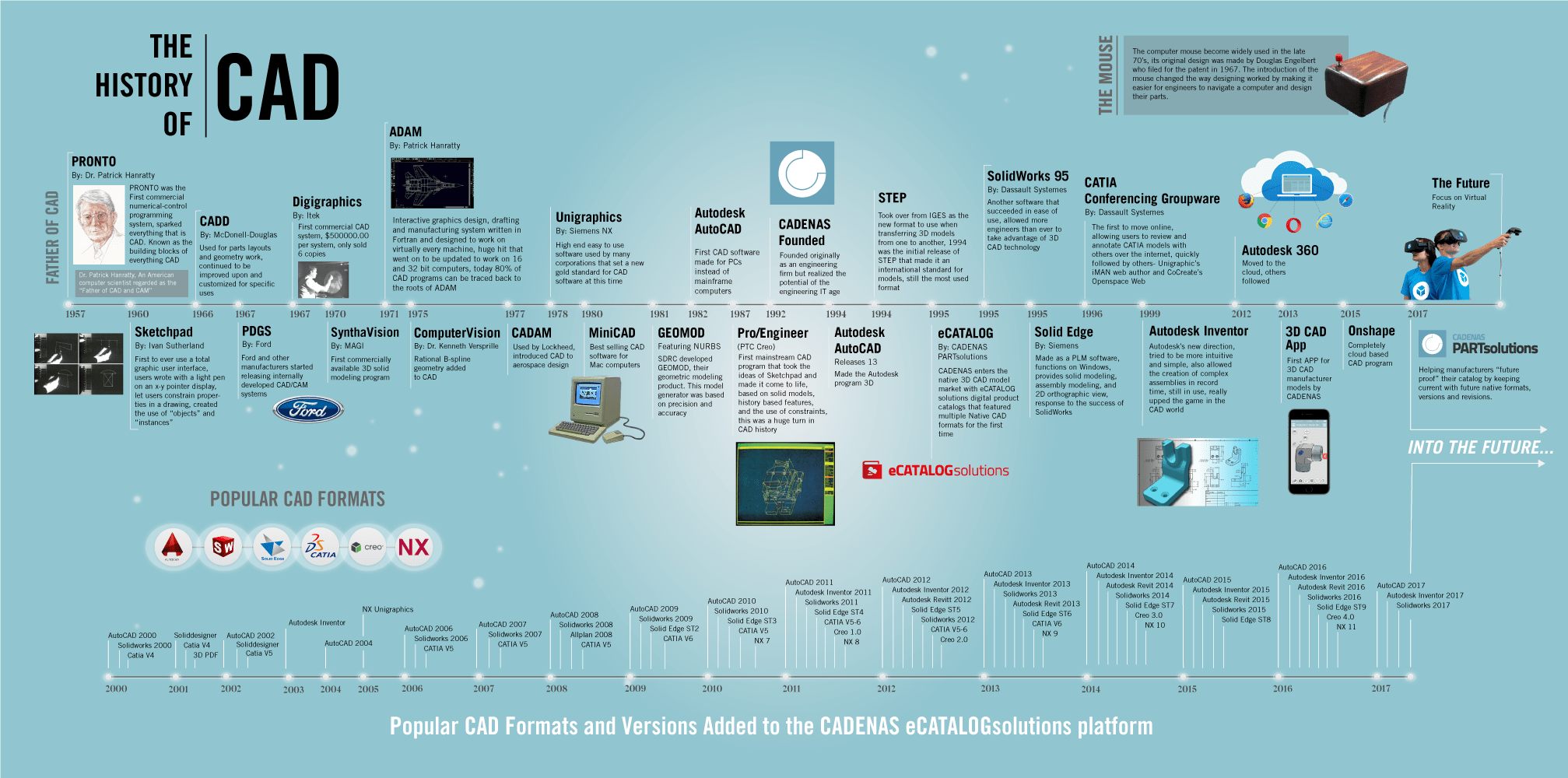

2017 年版的 CAD 发展史:

点击放大查看高清图片
