自动化领域直线运动零件分类一览(附全部产品模型免费下载)

1.

导向轴支座

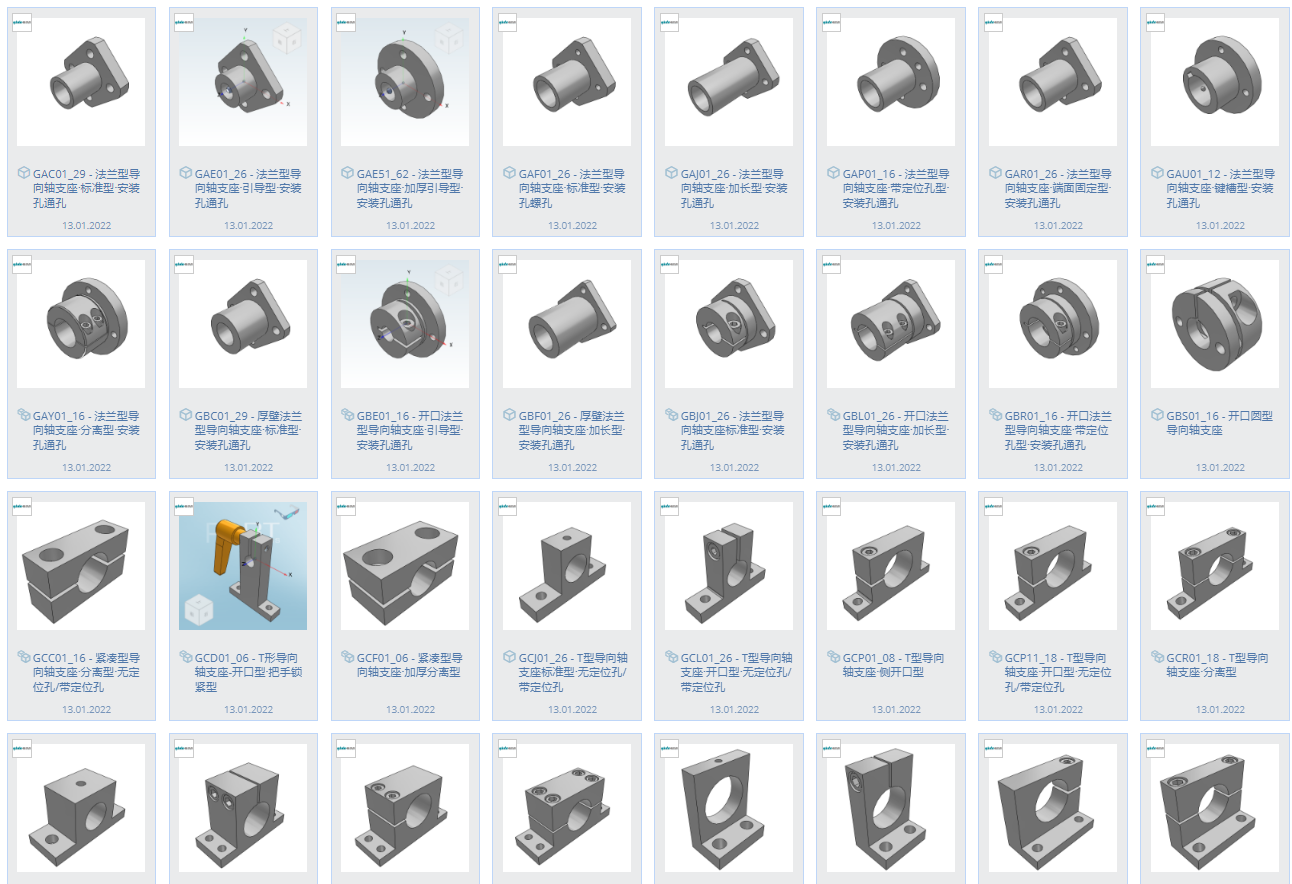

起到支撑及固定导向轴的作用,同时还能承受一定的载荷。导向轴支座在自动化行业应用极其广泛,通常与导向轴,直线轴承等配合使用,起到对轴的固定及保证传动的作用。



点击此处预览模型



2.

直线轴承

直线轴承是一种直线运动系统,用于直线行程与圆柱轴配合使用。由于承载球与轴承外套点接触,钢球以最小的摩擦阻力滚动,因此直线轴承具有摩擦小,且比较稳定,不随轴承速度而变化,能获得灵敏度高、精度高的平稳直线运动。直线轴承消耗也有其局限性,最主要的是轴承冲击载荷能力较差,且承载能力也较差,其次直线轴承在高速运动时振动和噪声较大。直线轴承快易优自动化选型有收录。直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件。





点击此处预览模型



3.

滚珠导轨

直线导轨的一种。直线导轨一般为二种,一种是滚动式,一种是滑动式,滚动直线滑轨是一种滚动导引,它由钢珠在滑块与滑轨之间作无限滚动循环,使得负载平台能沿着滑轨轻易的以高精度作线性运动,其摩擦系数可降至传统滑动导引的1/50,使之能轻易地达到μm级的定位精度



点击此处预览模型



4.

直线导轨

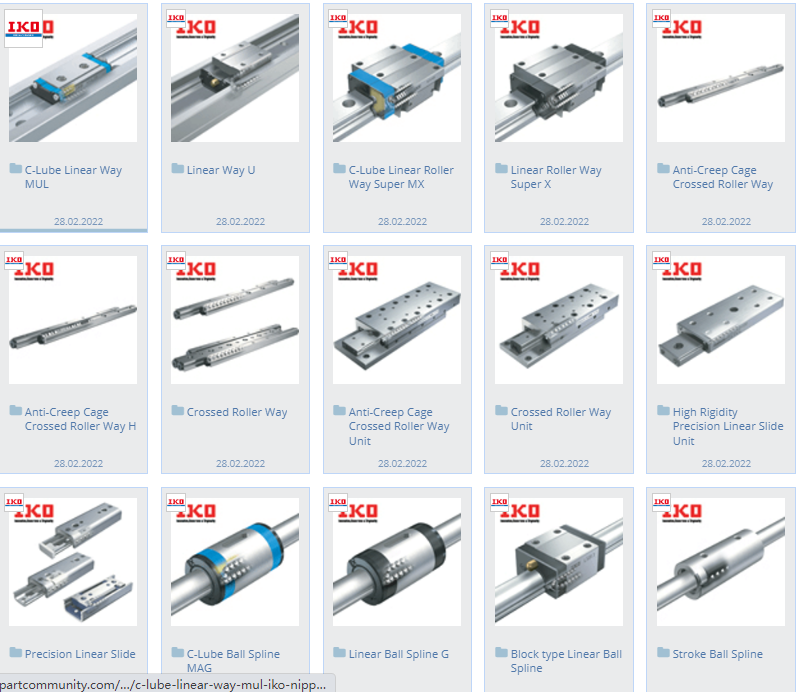

直线导轨(linear slider)可分为:滚轮直线导轨,圆柱直线导轨,滚珠直线导轨,三种,是用来支撑和引导运动部件,按给定的方向做往复直线运动。依按摩擦性质而定,直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。



点击此处预览模型



5.

滚珠丝杠

滚珠丝杠是将回转运动转化为直线运动,或将直线运动转化为回转运动的理想的产品。滚珠丝杠是工具机械和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具高精度、可逆性和高效率的特点。



点击此处预览模型



6.

梯形丝杠/滑动丝杠

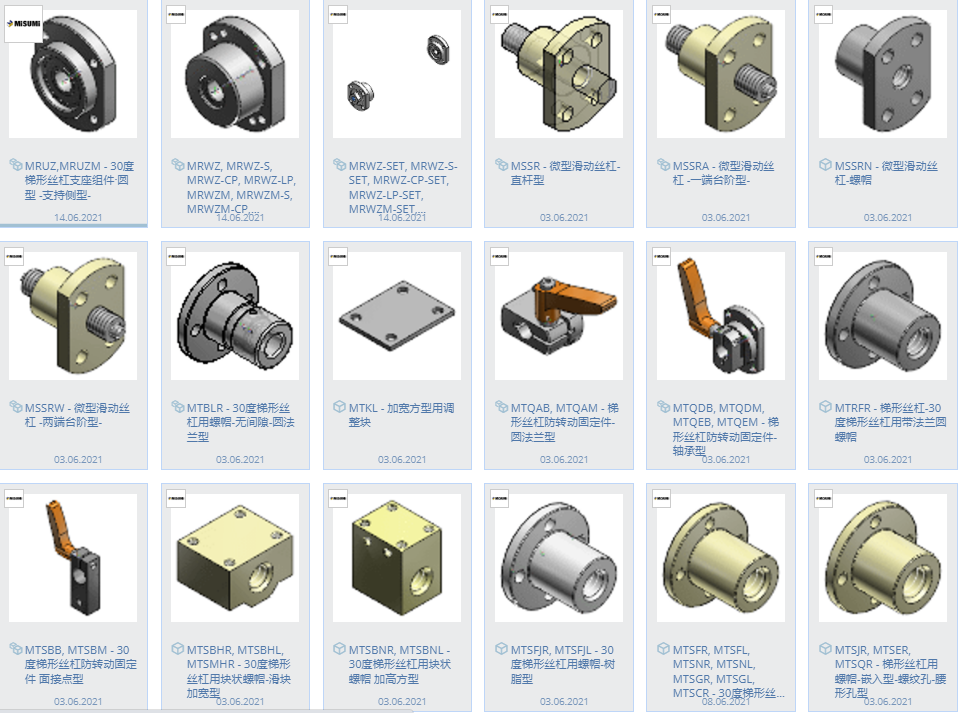

梯形丝杠齿形为梯形齿,属于螺旋传动的一种,通过螺母与螺杆的旋合传递运动和动力,将旋转运动转换成直线运动。梯形丝杠具有传动效率高、定位准确、承载力大的特点,最适合承受轴向负载或承受重载的用途。



点击此处预览模型



7.

交叉滚子

交叉滚子导轨是由两根具有V型滚道的导轨、滚子保持架圆柱滚子等组成,相互交叉排列的圆柱滚子在经过精密磨削的V型滚道面上往复运动,可承受各个方向的载荷,实现高精度、平稳的直线运动。



点击此处预览模型



8.

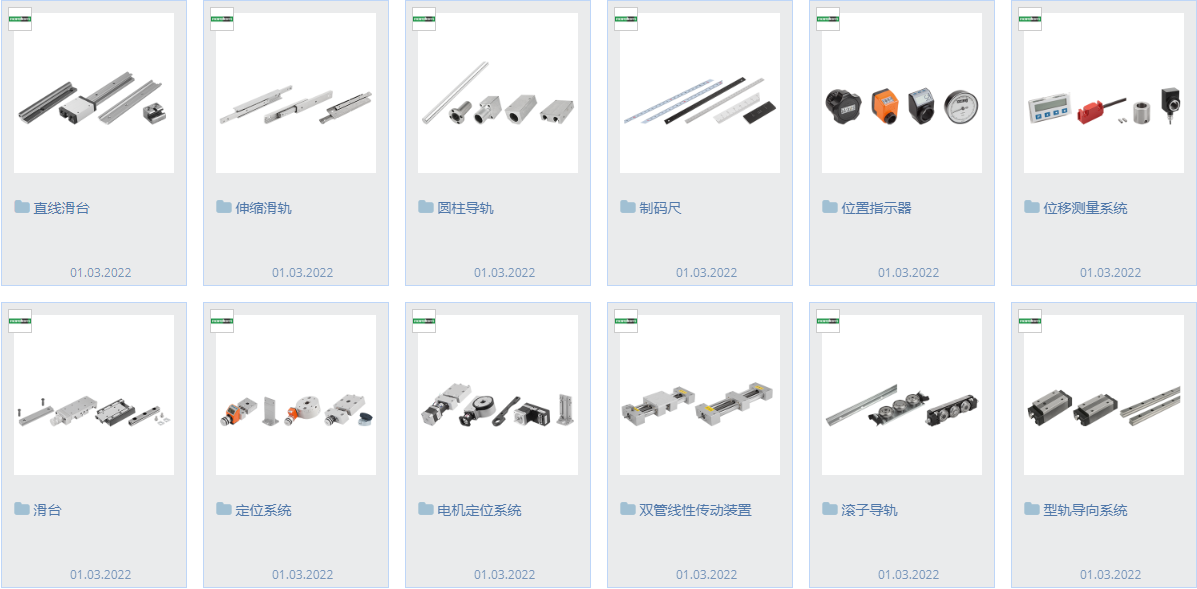

滑轨/v型导轨/线性导轨

直线导轨可分为:滚轮直线导轨,圆柱直线导轨,滚珠直线导轨三种,是用来支撑和引导运动部件,按给定的方向做往复直线运动。直线导轨又称线轨、滑轨、线性导轨、线性滑轨,用于直线往复运动场合,且可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。



点击此处预览模型



9.

驱动器

驱动器在整个控制环节中,正好处于主控制箱(MAIN CONTROLLER)-->驱动器(DRIVER)-->马达(MOTOR)的中间换节。他的主要功能是接收来自主控制箱(NC CARD)的信号,然后将信号进行处理再转移至马达以及和马达有关的感应器(SENSOR),并且将马达的工作情况反馈至主控制箱(MAIN CONTROLLER)。



点击此处预览模型



10.

电缆保护链

它的主要作用就是使得分布零乱的电缆、气管、油管等,使之得到整齐规则地排列在一起,使之不再出现打结,纠缠的现象出现,不但很好的保护了电缆等本身的使用,而且能增强机床等机械设备的外观整体艺术造型效果,它现在已经在大部分机械设备移动电缆的部分得到了广泛的使用。



点击此处预览模型



11.

无油衬套/垫圈

无油衬套通过设计可以实现自润滑,工作平稳、可靠、无噪声。在液体润滑条件下,滑动表面被润滑油分开而不发生直接接触,还可以大大减小摩擦损失和表面磨损,油膜还具有一定的吸振能力。



点击此处预览模型



12.

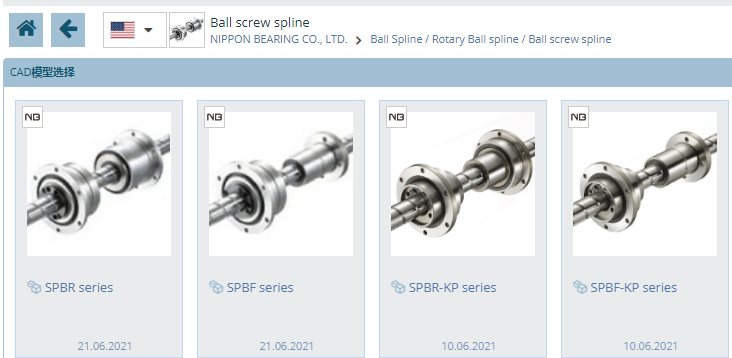

花键

花键联接由内花键和外花键组成。内、外花键均为多齿零件,在内圆柱表面上的花键为内花键,在外圆柱表面上的花键为外花键。显然,花键联接是平键联接在数目上的发展。花键为标准结构。



点击此处预览模型



13.

固定环

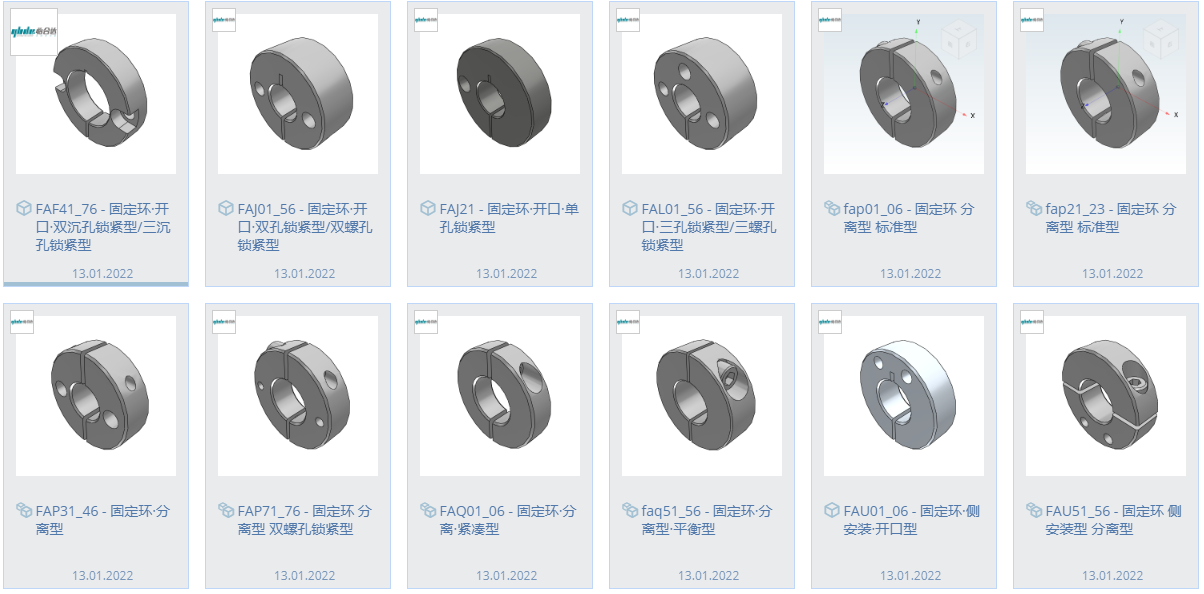

固定环的用途:1)  通用:可用于挡块、定位以及带轮的固定等;2)  轴承固定:可用于轴承的内圈固定;3)  其他零件的安装(通用):开设有各种安装孔,可安装固定板等零件 4)  其他零件安装(传感器支架):可用于安装传感器支架,开设了与传感器支架的孔距相符的安装孔;5)  缓冲器:可避免金属零件之间接触发出的金属音;6)  安装:可简单、快速完成装卸;7)  丝杠轴固定:可用于丝杠轴的轴端固定。



点击此处预览模型
