编者按




本文根据HAAS哈斯集团代表在奥格斯堡工业论坛上的发言及演讲稿整理而成。演讲主题为“在HAAS运用的零部件智能查询(Intelligent finding of partsat the Haas-Group)(系统)”,演讲人为Michael Eder,时为Haas-Group的CAD/CAE部门负责人。

本文中在对Haas-Group机器产品和业务范畴等进行概略介绍后,Eder先生将讲演内容聚焦在产品三维研发平台中,产品研发人员如何通过相关软件解决方案和业务流程的支持实现对包括公共标准件、厂商外购件、企业标准件/通用件以及历史研发数据(谓之“广义标准件”)的快速选型、借用和复用,实现食品加工行业内非标设备的快捷与高效设计。

众所周知,“非标”设备中“标准”的比例越高,意味着产品模块化程度和可靠性越高,产品研发及生产成本越低,设计周期越可控,这一“标准”与“非标”之间的辩证关系,在由“降本增效”为目的进行驱动后,正在行业内外得到广泛关注。

Haas-Group已拥有超过100年悠久历史,现已发展成为威化、硬饼干、软饼干、冰锥、蛋糕和烘焙产品的生产系统领域的全球市场领导者,HAAS在全球拥有1750名员工,年销售额约3亿欧元,在 6 个国家/地区拥有生产基地。2018年一季度,HAAS正式加入Bühler(布勒)集团为其后续发展提供了更加广阔的业务发展空间。

HAAS Group产品概述






HAAS Group研发信息化环境




  • 伺服优化StartUp Tools 2013

  • CADPTC Creo 2.0

  • PDMWindchill 10.2

  • CAEEngineering Base 6.7

  • ERPSAP Classmate


需求与背景




Haas Group期待为其分布于全球各地的技术团队搭建更加高效管理和选用企业内外“广义标准件”的软件平台,并交由统一的部门/人员进行管理,从而取代之前不同系统中分列保存数据副本的方式,进一步有效沉淀企业在日常产品研发过程中长期积累的“知识财富”。



关于“广义标准件”这一正在被广泛接受和应用的数据定义概念





这一平台所应拥有的技术内容和功能包括:



  • 公共标准件与厂商外购件三维零部件模型库

  • HAAS企业标准件及通用件模型库

  • HAAS自定义结构的,针对日常研发数据的几何分类体系

  • 全文模糊/精确查询工具

  • 三维与二维的几何相似性搜索功能



软件技术平台的功能特点




HAAS企业标准件/通用件数据资源主要来自于其产品研发团队的日常设计数据,要求软件平台以“日际同步”方式每24小时,将SAP ERP中保存的物料信息、Windchill PDM中保存的模型数据与HAAS定义完成的,按零部件功能和几何特性定义的“横向”(区别于PDM/BOM的“纵向”排列)分类方式进行关联和索引。



  • HAAS要求这种同步和预分类操作无需额外的人工干预。

  • 件的应用界面支持多个语种。



如上图右上角所示,对于软件技术平台而言,完成了ERP物料文本属性信息与PDM几何模型间的对接后,在零部件的选型界面完整展现了零部件模型数据在HAAS的技术和业务状态,库存(是否现货)、历史产品/项目应用情况、类似可替换零部件链接与“长宽高”等技术数据得以对接。

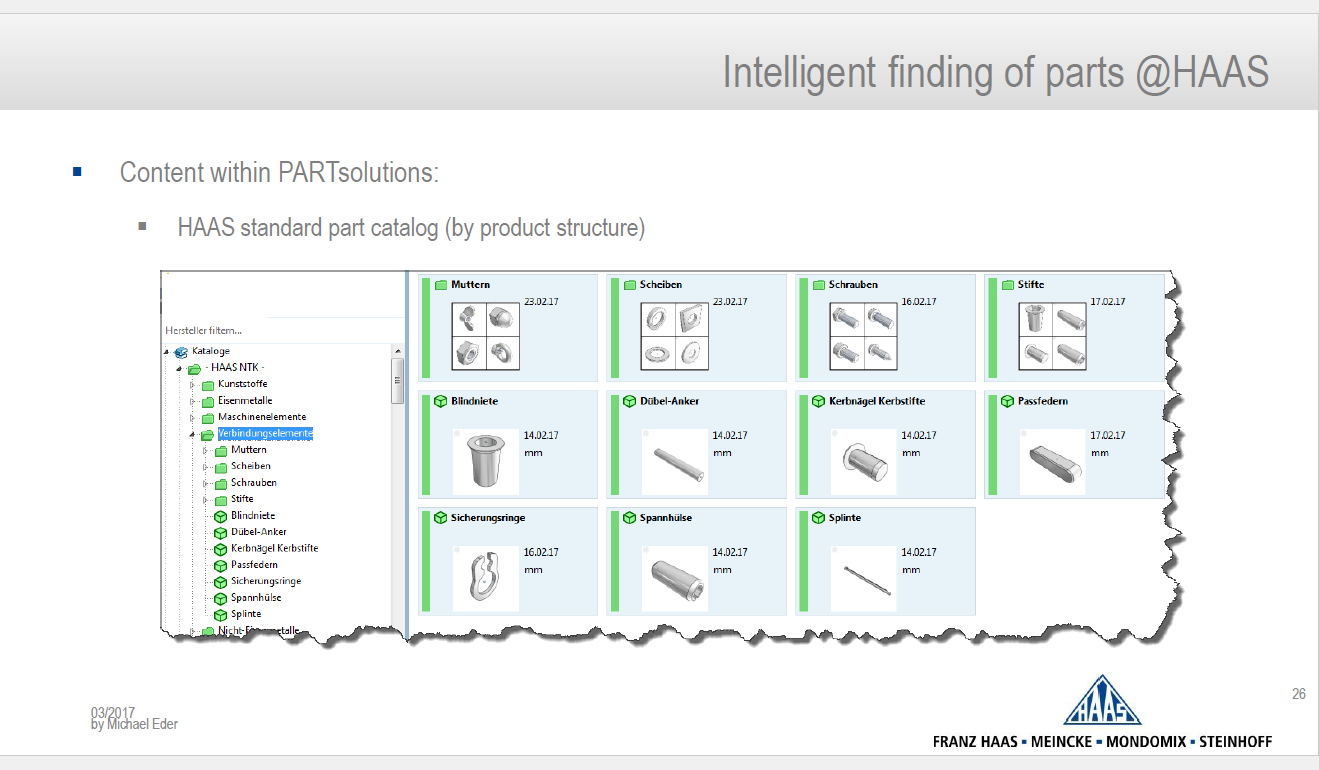

上三图可见HAAS自定义分类体系以及企标件/企通件等与众多的公共标准件(ISO/DIN/EN…)以及HAAS的供应商零部件(Bosch, Bossard, Elesa, Dirak,FESTO…)等均位于同一软件应用界面。

研发人员通过集成于Creo设计工具的菜单和按钮可以直达选型界面,在其中浏览和选用HAAS完整的内外部数据资源,相当于为研发人员提供了一个零部件的图书馆(Library),其中既有外部供应商的公共数据,也有来自PDM的历史成熟经验。

与此同时,HAAS建立的基于模型数据几何与功能特性的横向分类体系,将PDM系统中原有“散落”于各产品/型号/机构中具有通用价值的零部件模型进行收集和归类,通过数据表方式展现,大大方便了设计者在产品研发过程中的选型决策,同时也为历史研发数据的借用与重用提供极大便利。

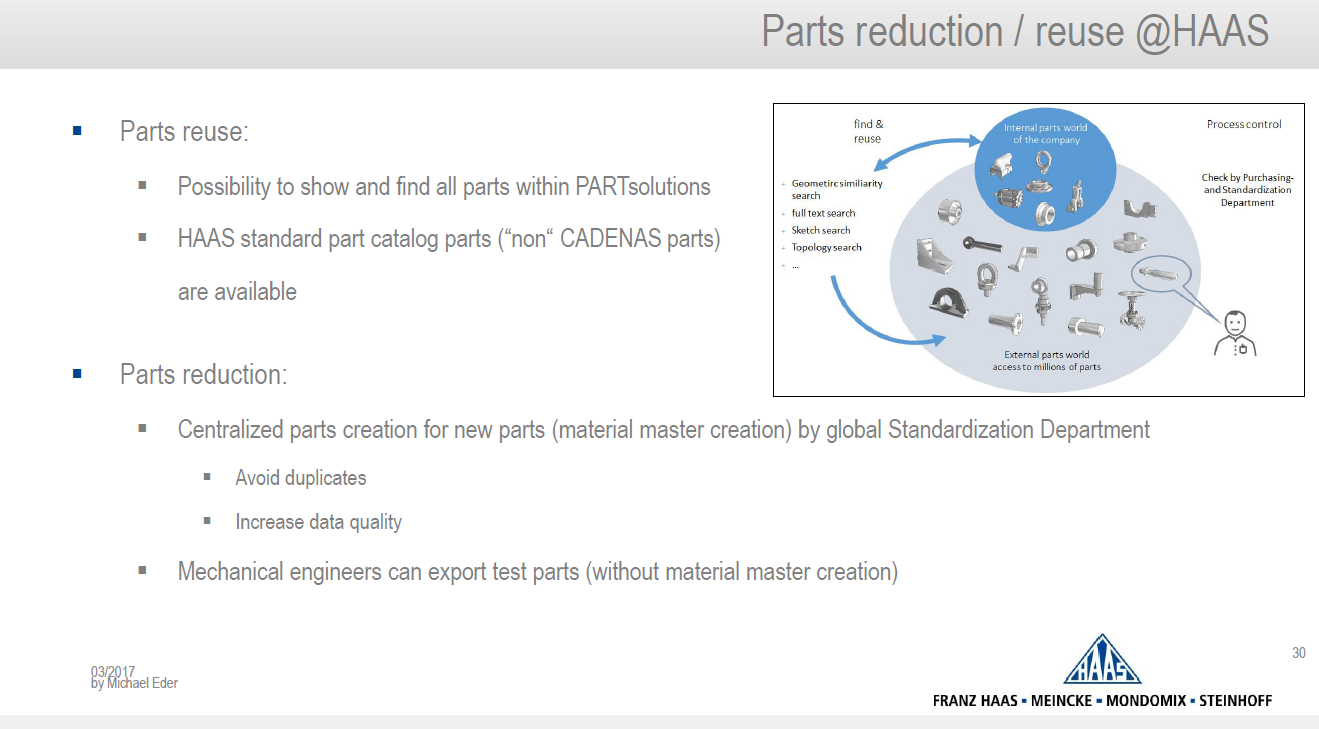

HAAS的零部件数据资源管理平台所能提供的特性不仅是“收集”,收集与归类都是为了便于再次使用。



因此在建设过程中,HAAS成功引入了“GeoSearch”智能化的几何搜索相似性搜索技术,在传统文本搜索的基础上,使用者可根据模型数据的几何形状发起搜索。



比如输入“长度=22mm,宽度=5mm”,即可搭配材质=Q235B等信息实现模型的快速查询和检索。对于任一搜索结果,可通过与Creo-Windchill环境的集成接口,将模型直接调用至设计环境,从而完美实现设计-选型-再创新的无缝交互。


应用价值要客户自己说




显然HAAS选用这一成熟技术平台的目的有以下两点:

  • 引导设计者的零部件借用与复用
  • 减少不必要的重复与近似设计



关于以上两点的更多详情敬请浏览:

#非标自动化公开课 专辑



HAAS的标准化部门通过该技术平台管理其位于多地的研发人员的零部件选型流程,在物料新增时把控,零部件选型时引导,周期性过滤,从而实现企业三维研发数据种类的快速扩张,让“历史数据更多、更好、更快的服务于新型号研发”,让“工程师专注于产品的创新设计”,这不仅体现在时间、效率和成本方面的考虑,更是对社会与人文资源的极大关怀。



项目展望



HAAS决定引入PARTapplicationServer模块,以提高系统的数据集成度与安全性,并使得多地域设计数据的沉淀和积累更加高效。而时间上的快捷往往带来方式中的革命,数据实时同步帮助企业实现外购件的统一订单化采购,多数据中心变为中心数据库,重复与近似零部件被尽早发现、堵截和替换。此外软件实现了与PTC Navigate新版的深度集成。

作为非标自动化设备的知名提供商,HAAS大处着眼,小处着手,以使用价值为牵引,以产品设计创新为目标,为产品研发提供了有力的支撑。

本文信息来源自
2017年Augsburg Industry Forum
